D71F46手動對夾襯氟蝶閥

蝶閥手動蝶閥對夾蝶閥渦輪蝶閥渦輪對夾蝶閥襯氟蝶閥襯膠蝶閥手動襯氟蝶閥手動對夾襯氟蝶閥對夾襯氟蝶閥軟密封蝶閥渦輪對夾襯氟蝶閥 D71F46襯氟蝶閥 D371F46襯氟蝶閥滄海襯氟蝶閥防腐襯氟蝶閥氣動襯氟蝶閥電動襯氟蝶閥

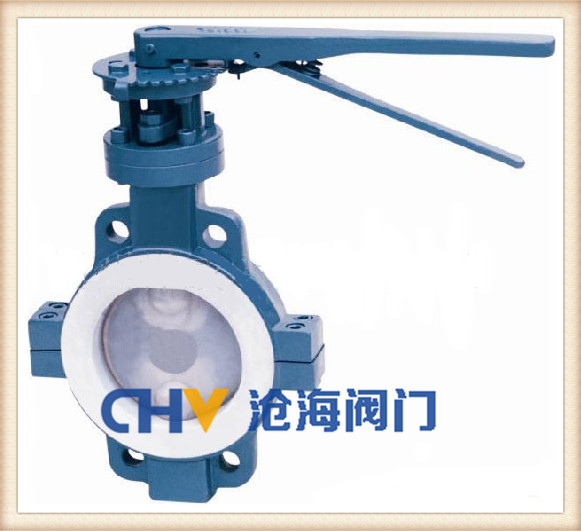

D71F46手動對夾襯氟蝶閥產品概述：

D71F46對夾式防腐蝕襯氟蝶閥采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕,其中D71F46閥桿與蝶板（鍛）為一體,表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

D71F46手動對夾襯氟蝶閥基本型號說明：

手動	DA71F/P 半襯	蝸輪傳動	DA371F/P 半襯
	DA71F3 全襯里		DA371F3 全襯里
	DA71F4 全襯里		DA371F4 全襯里
	DA71F46 全襯里		DA371F46 全襯里
氣動	DA671F/P 半襯	電動	DA971F/P 半襯
	DA671F3 全襯里		DA971F3 全襯里
	DA671F4 全襯里		DA971F4 全襯里
	DA671F46 全襯里		DA971F46 全襯里

D71F46手動對夾襯氟蝶閥技術規范：

設計標準	GB12238
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	蝸輪、手動、電動、氣動

D71F46手動對夾襯氟蝶閥主要零部件材料表：

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、襯F46、F3
閥座	鑄鋼
帶桿蝶板	鑄鋼、不銹鋼、襯F46、F3
填料	F4
襯墊	硅橡膠
蝸輪手柄	球墨鑄鐵

D71F46手動對夾襯氟蝶閥連接尺寸及重量：

公稱通徑	PN1.0(MPa)主要外形尺寸和連接尺寸(mm)								PN1.6(MPa)			重量
DN	L	D	D1	D2	f	Z-φd	H2	H1	D	D1	Z-φd	kg
40	33	145	110	85	3	4-φ18	270	80	145	110	4-φ18	4
50	43	160	125	100	3	4-φ18	280	85	160	125	4-φ18	5
65	46	180	145	120	3	4-φ18	290	93	180	145	4-φ18	7
80	46	195	160	140	3	4-φ18	310	100	195	160	8-φ18	9
100	52	215	180	155	3	8-φ18	340	110	215	180	8-φ18	13
125	56	245	210	185	3	8-φ18	355	120	245	210	8-φ18	15
150	56	280	240	210	3.5	8-φ23	380	160	280	240	8-φ23	24
200	60	335	295	265	3.5	8-φ23	430	245	335	295	12-φ23	38
250	68	390	350	320	4	12-φ23	450	260	405	355	12-φ26	60
300	78	440	400	370	4	12-φ23	480	300	460	410	12-φ26	70
350	78	500	460	420	4	16-φ23	600	320	520	470	16-φ26	80
400	102	565	515	475	4.5	16-φ25	630	330	580	525	16-φ30	120
450	114	615	565	525	4.5	20-φ25	655	380	640	585	20-φ30	165
500	127	670	620	580	5	20-φ25	680	390	715	650	20-φ33	205
600	154	780	725	690	5	20-φ30	730	450	840	770	20-φ36	250
700	165	895	840	800	5	24-φ30	790	480	910	840	24-φ36	320
800	190	1010	950	905	5	24-φ34	880	580	1020	950	24-φ39	395
900	203	1110	1050	1005	5	28-φ34	930	625	1120	1050	28-φ39	450
1000	216	1220	1160	1115	6	28-φ34	1000	660	1255	1170	28-φ42	600
1200	254	1450	1380	1325	6	32-φ41	1300	780	1485	1390	32-φ48	825
