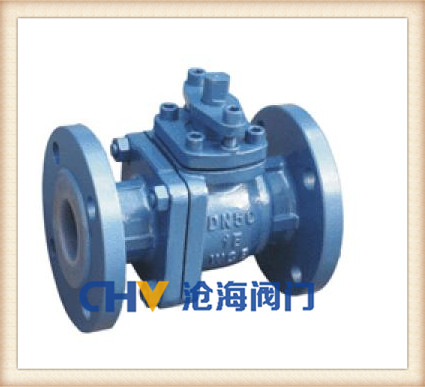

Q41F46手動襯氟球閥

球閥襯氟球閥法蘭球閥襯氟法蘭球閥手動襯氟球閥氣動襯氟球閥國標襯氟球閥美標襯氟球閥不銹鋼襯氟球閥防腐襯氟球閥抗硫襯氟球閥四氟球閥 Q41F4襯氟球閥 Q41F46襯氟球閥 Q641F46氣動襯氟球閥滄海襯氟球閥手動襯氟球閥

Q41F46手動襯氟球閥概述：

襯氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。

Q41F46手動襯氟球閥基本型號：

手動	Q41F3	蝸輪	Q341F3
	Q41F46		Q341F46
氣動	Q641F3	電動	Q941F3
	Q641F46		Q941F46

Q41F46手動襯氟球閥技術規范：

設計標準	GB12237
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	JB/T9092-99
驅動方式	手動、電動、氣動、蝸輪

Q41F46手動襯氟球閥主要零部件材料表：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P8	R8	R3	R3
1	閥體／閥蓋	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球體/閥桿	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	襯里／閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料/壓蓋	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	緊固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

Q41F46手動襯氟球閥主要外形和連接尺寸：

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	140	105	75	55	2	16	4-φ14
25	1	150	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	180	145	110	85	3	18	4-φ18
50	2	200	160	125	100	3	20	4-φ18
65	5/2	220	180	145	120	3	20	4-φ18
80	3	250	195	160	135	3	22	4-φ18
100	4	280	215	180	155	3	22	8-φ18
125	5	320	245	210	185	3	24	8-φ18
150	6	360	280	240	210	3	24	8-φ23
200	8	457	335	295	265	3	26	8-φ23
250	10	533	390	350	320	3	28	12-φ23
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	130	105	75	55	2	16	4-φ14
25	1	140	115	85	65	2	16	4-φ14
32	5/4	165	135	100	78	2	18	4-φ18
40	3/2	165	145	110	85	3	18	4-φ18
50	2	203	160	125	100	3	20	4-φ18
65	5/2	222	180	145	120	3	20	4-φ18
80	3	241	195	160	135	3	22	8-φ18
100	4	305	215	180	155	3	24	8-φ18
125	5	356	245	210	185	3	26	8-φ18
150	6	394	280	240	210	3	28	8-φ23
200	8	457	335	295	265	3	30	12-φ23

購買本公司襯氟球閥請按以下指示進行安裝：

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
